Wirenboard 8 - HMI через HDMI

Описание

WBE2-HDMI — это модуль расширения для промышленного контроллера Wiren Board 8, который добавляет ему порт HDMI. С его помощью можно подключить к контроллеру монитор или сенсорный экран и работать с ним как с полноценным мини-компьютером

Подготовка к работе

1. Приобрести модуль WBE2-HDMI и установить в слот MOD4

2. Перейти на ветку тестовых релизов

wb-release -t testing

3. Обновить дистрибутив

apt update; apt upgrade -y

4. Установить пакет

apt install wb-hdmi

5. Установить пакет

apt install fonts-liberation

6. Перезагрузить контроллер

Настройка

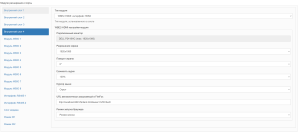

1. Зайти в штатный веб-интерфейс Wirenboard -> Конфигурационные файлы -> Моодули расширения и порты -> Внутренний слот 4

2. Настроить требуемые поля, в частности URL страницы, например

http://localhost:8081/$client.html&user=CZ0CSwD
