Wirenboard 6/7/8 - Особенности работы

Контроллеры Wirenboard имеют встроенные средства опроса и обмена с различыми модулями, например, WBIO, которые работают по шине I2C. Для работы совместно с ПО ТМИУС будет использоваться протокол MQTT с подключением по localhost или удаленный IP адрес для работы с другими контроллерами в сети.

В качестве примера рассмотрим варианты опроса модулей WBIO-DI-WD-14 и WBIO-DO-R1G-16

Опрос WBIO-DI-WD-14

1. Модуль следует прописать в штатной конфигурации Wirenboard (Hardware Modules Configuration). Удостовериться, что модуль представлен в виде MQTT топиков (MQTT Channels)

2. В ПО ТМИУС добавить опрос по MQTT с параметрами

• IP:127.0.0.1 для опроса собственного контроллера или удаленный IP для опроса смежного контроллера в локальной сети
• Порт:1883
• Клиент ID:Произвольный, например, TMIUS
• Keepalive: например, 10

3. Далее следует добавить подписку на топики входов, например, /devices/wb-gpio/controls/EXT1_IN1

Опрос WBIO-DI-WD14

Опрос WBIO-DO-R1G-16

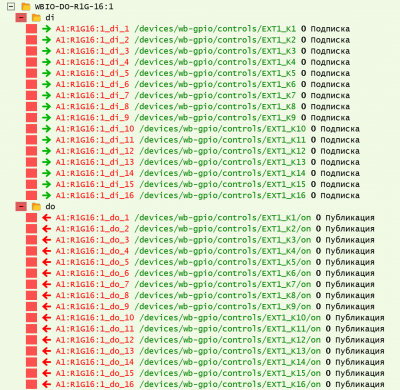

п.1,2 - аналогично WBIO-DI-WD-14 п.3 Модуль WBIO-DO-R1G-16 формирует как команды состояния выходов, так и принимает команды управления, например, для приема состояния выхода 1 следует добавить подписку на топик /devices/wb-gpio/controls/EXT3_K1 и привязать сигнал к базе с типом - ТС

п.4 для управления выходом 1 следует создать Публикацию на топик /devices/wb-gpio/controls/EXT3_K1/on и привязать к сигналы с типом ТС, Команда - Да

Опрос WBIO-R1G16

Импульсный режим работы

1 объект управления - 2 реле

Традиционно управление силовым оборудование производится импульсными командами

• ВКЛЮЧИТЬ
• ОТКЛЮЧИТЬ

Для данной задачи предполагается использовать механизм автоматов.

1. Создать в среднем столбце раздел для удаленного управления, например, tu с 8 сигналами типа ТС, Команда - Да

8 объектов управления - 16 реле

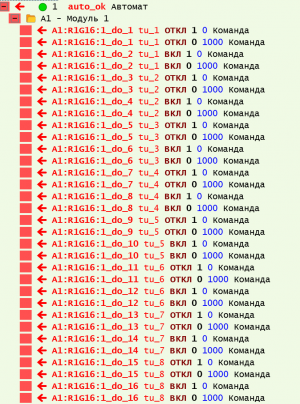

2. Создать автомат с 4 командами для управления 2 выходами (ВКЛ и ОТКЛ).

Первая команда (ВКЛЮЧИТЬ)

• Сигнал tu_1

• Сигнал команды, например, R1G16:1_do_1

• Тип Включить

• Пауза 0

• Значение команды 1

Вторая команда (ВКЛЮЧИТЬ - обнуление)

• Сигнал tu_1

• Сигнал команды, например, R1G16:1_do_1

• Тип Включить

• Пауза 1000

• Значение команды 0

Третья команда (ОТКЛЮЧИТЬ)

• Сигнал tu_1

• Сигнал команды, например, R1G16:1_do_2

• Тип Отключить

• Пауза 0

• Значение команды 1

Четвертая команда (ОТКЛЮЧИТЬ - обнуление)

• Сигнал tu_1

• Сигнал команды, например, R1G16:1_do_2

• Тип Отключить

• Пауза 1000

• Значение команды 0
