Teltonika RUT906 - роутер 4G/3G

Описание

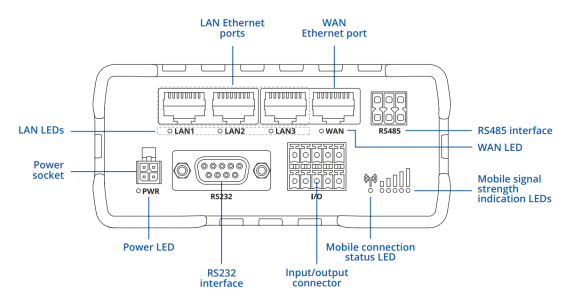

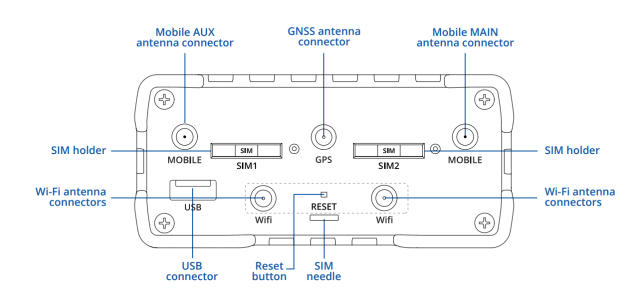

Teltonika RUT906 - компактный всепогодный LTE-маршрутизатор, предназначенный для промышленного применения. В устройстве имеется возможность установки 2х SIM-карт для обеспечения резервирования каналов связи, обеспечивает скорость доступа в Интернет по LTE до 150 Мбит/с. Устройство оснащено 4-мя 100-Мбит портами RJ45 (1 x WAN, 3 x LAN), радиомодулем Wi-Fi 2.4 ГГц 802.11b/g/n с поддержкой MIMO 2x2, GPS-приемником, 10 цифровыми I/O, портом USB 2.0 и интерфейсами RS232/RS485.

RUT906 испольует другой процессорный модуль и является заменой RUT956.

На роутер Teltonika RUT906 возможно установить программное обеспечение ПО ТМИУС, что позволяет значительно расширить его функциональные возможности. Это позволяет использовать роутер в качестве контроллера телемеханики и удаленного контроля за объектом.

Кроме того, роутер Teltonika RUT906 с ПО ТМИУС также может работать как конвертер протоколов Modbus, DNP3, IEC 60870-5-101/103/104, IEC 61850, DLMS/СПОДЭС. Это означает, что он может преобразовывать данные между различными протоколами, обеспечивая совместимость с различными системами автоматизации и контроля.

Роутер поддерживает работу в горячем резерве.

Предварительная настройка

Открытие портов

Разрешение удаленного доступа: System → Administration → Access Control - поставить галочки напротив всех подключений в столбце Remote Access → Save & Apply

Создание правил файрвола: Network → Firewall → Traffic Rules → Add new instance

Open Ports on router → TMIUS → 8081 → Add → Enable (On) → Save and Apply

Open Ports on router → IEC104 → 2404-2407 → Add → Enable (On) → Save and Apply

Open Ports on router → Modbus TCP → 502 → Add → Enable (On) → Save and Apply

Применение изменений: Save and Apply

Форматирование USB Flash

Service → SD & USB Tools → General

В строке /dev/sda1 выбрать Format

Расширение root

System → Administration → Storage Memory Expansion

Выбрать USB → нажать на Enable storage expansion → Save and Apply

Установка

Носитель

Программное обеспечение ПО ТМИУС ставится на внешний носитель MicroSD либо USB.

Актуальные firmware (для версий RUT9_R_00.07.06.3 и выше)

Для актуальных версий firmware возможно использование MicroSD и USB.

Текущая конфигурация устройства будет сохранена и восстановлена до состояния, когда USB-накопитель будет извлечён или расширение памяти будет отключено, поэтому рекомендуем предварительно открыть порты для доступа извне для портов 22, 80, 443, 502, 2404-2407, 8081 и другие в соответствией с используемыми протоколами обмена.

Ссылки:

- Процесс установки MicroSD

- Процедура форматирования и расширения внутреннего flash за счет внешнего носителя

Пакет для установки

Для версий RUT9_R_00.07.06.18 и выше использовать

tm_cpps_16903-RUT9MR_mipsel_24kc.ipk

Процедура установки

Установка возможна из веб интерфейса System ► Package Manager ► Upload (возможно появление ошибки из-за отсутствия hash в репозитории Teltonika) или из консоли, подключившись через SSH (WinSCP), записав файл в папку /tmp/ и введя команду

opkg install /tmp/tm_cpps*.ipk

Особенности платформы

Порядок байт для Modbus устройств отличается от других аппаратных платформ из-за использования big-endian процессора, поэтому в конфигурации, созданной для других платформ, следует изменить настройки порядка байт Modbus

Подключение

RS485

Teltonika RUT955 имеет 4-х проводный RS485 интерфейс. При 2 проводном подключении следует объединить R+ с D+, а D- с R-.

Подробнее по ссылке
