Визуализация ПО ТМИУС КП — встроенный модуль на базе Web-сервера

🖥️ Общие сведения

Визуализация оперативной информации производится через веб-интерфейс в режиме клиента. Как правило, используется отдельная учетная запись с необходимыми правами доступа.

✏️ Редактирование схем визуализации также выполняется через веб-интерфейс, но уже в режиме конфигуратора.

📋 Журнал событий

В журнале событий отображаются:

• Текущие события
• События из архива

В свойствах каждого сигнала можно задать:

• Архивировать ли данный сигнал
• Вносить ли изменение сигнала в журнал аварий и событий

Возможности журнала

Журнал событий поддерживает сортировку по:

• 📅 Дате
• 🆔 Идентификатору
• 📂 Категории
• ⚠️ Важности

Журнал событий

📊 Графики и измерения

Аналоговые измерения могут отображаться в виде:

• Табличных значений
• Полей на мнемосхеме
• Графиков

Функции графиков

• 🎚️ Фильтрация измерений по идентификатору и дате
• 📐 Задание масштаба на координатном поле
• 📈 Вывод нескольких измерений на одном или нескольких графиках
• ✂️ Настройка количества срезов

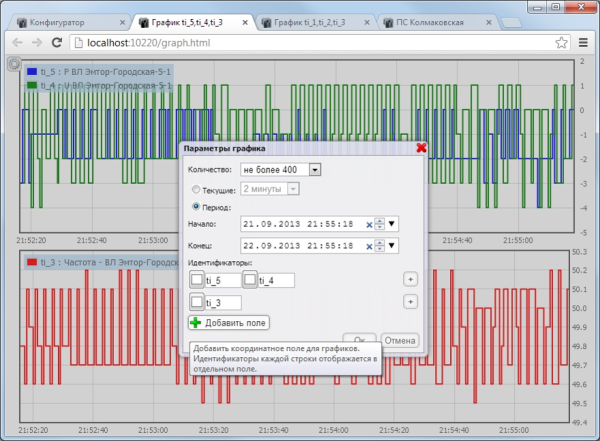

Графики

🗺️ Мнемосхемы

Необходимая оператору информация отображается на оживлённой графической мнемосхеме.

База элементов включает

• ⚡ Силовое электрическое оборудование
• 🔷 Универсальные геометрические примитивы

Возможности

• Создание нескольких мнемосхем
• Переход между мнемосхемами из режима клиента
• Управление коммутационным оборудованием непосредственно с мнемосхемы (права пользователя можно ограничить)

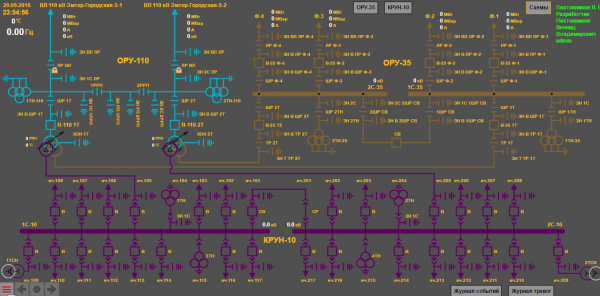

Электрическая схема подстанции

🔐 Логические цепи оперативной блокировки

Логические цепи оперативной блокировки строятся автоматически в удобном для оператора виде, исходя из формулы логики.

Логическая схема оперативной блокировки

📌 Итого

Встроенный модуль визуализации ПО ТМИУС КП обеспечивает:

• Удобный просмотр данных через веб-интерфейс
• Гибкое редактирование схем
• Журналирование событий с фильтрацией
• Наглядное отображение графиков и мнемосхем
• Автоматическое построение логических цепей блокировки
