ТМИУС КП — Конфигуратор

🛠️ Общие сведения

Параметрирование программного обеспечения ТМИУС КП производится через встроенный веб-интерфейс с использованием браузера на базе Chromium (Google Chrome, Яндекс.Браузер, Iron и т.п.).

Для офлайн-конфигурирования используется Windows-версия ПО ТМИУС КП, которая также имеет встроенный веб-интерфейс.

📋 Функции конфигуратора

Конфигуратор обладает следующими возможностями:

• 📄 Создание, сохранение и загрузка конфигурационного файла
• ✔️ Проверка синтаксиса конфигурационного файла
• 🔄 Живое представление получаемой информации в окне браузера в реальном времени
• 🔍 Трассировка протоколов приёма и передачи в окне браузера в реальном времени
• 📋 Копирование и вставка частей конфигурационных файлов
• 🎨 Редактирование схемы визуализации HMI
• ⚙️ Задание аппаратных настроек оборудования
• 🔓 Активация контроллера

🌐 Архитектура конфигуратора

Конфигуратор представляет собой компактный веб-сервер, запускаемый как:

• Исполняемый файл или служба в Windows
• Приложение в Linux

Порт веб-интерфейса может быть произвольным (задаётся пользователем).

🧩 Структура интерфейса

Интерфейс конфигуратора разделён на три смысловые колонки:

Колонка	Назначение
📥 Левый столбец	Приём данных
🗄️ Средний столбец	База данных
📤 Правый столбец	Передача данных

Общий вид веб-конфигуратора

🎯 Диагностика и наладка

Сигналы и измерения изменяются в веб-интерфейсе в реальном времени, что значительно облегчает наладку и диагностику оборудования.

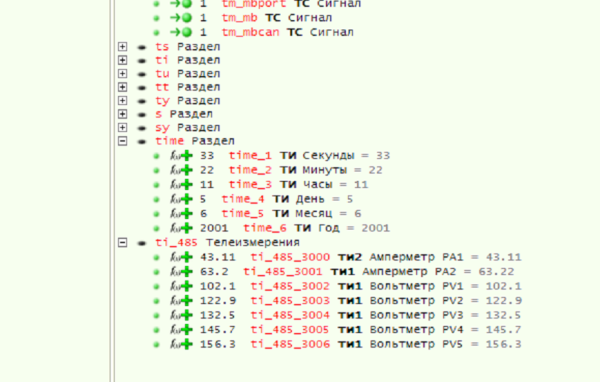

Элемент «живого» дерева конфигуратора

Для диагностики и проверки обмена с устройствами нижнего и верхнего уровня доступен просмотр протокола обмена с расшифровкой.

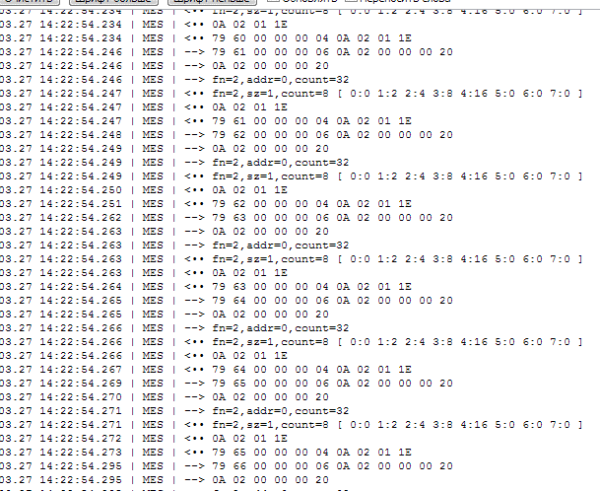

Трассировка протокола обмена

📂 Работа с конфигурацией

✂️ Вставка части конфигурации

Обмен фрагментами конфигурации между конфигураторами производится через иконку буфера обмена в правом верхнем углу.

При копировании части конфигурации её XML-код заносится в буфер обмена и может быть:

• Перенесён в другой конфигуратор
• Использован для ручной правки

📝 Пример вставки

1. Копируете часть конфигурации в исходном файле через правую кнопку мыши.
2. В выпадающем буфере обмена (правая часть экрана) копируется XML-представление конфигурации.
3. В соседней вкладке (другого или этого же устройства) вставляете фрагмент в выпадающий буфер обмена.
4. Вставляете конфигурацию в необходимом месте — система имеет защиту от неправильной вставки на недопустимом уровне.

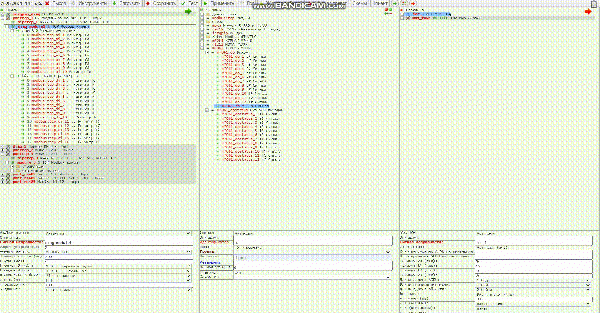

Вставка части конфигурации

📌 Итог

Конфигуратор ТМИУС КП предоставляет:

• Удобный веб-интерфейс для настройки
• Работу в реальном времени (Live-режим)
• Гибкое копирование конфигураций
• Встроенную диагностику с трассировкой протоколов
• Кроссплатформенность (Windows / Linux)
