Описание

Устройства типа RS232/485 ↔ Ethernet позволяют увеличить или добавить возможность работы с последовательными портами для любых устройств с ПО ТМИУС и наличием порта Ethernet.

Принцип работы

1. Преобразователь портов настраивается в режиме TCP Server, устанавливаются настройки последовательных портов непосредственно на преобразователе.

2. В ПО ТМИУС вместо последовательного порта добавляется TCP канал с указание IP-адреса преобразователя и порта.

Примеры настройки

USR-DR134 - однопортовый RS485 преобразователь

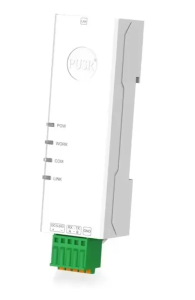

Внешний вид

Внешний вид

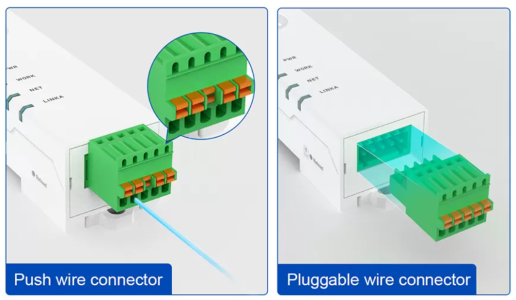

Разъемный клеммник

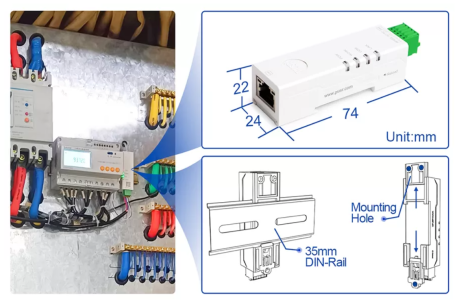

Установка на DIN и размеры

Краткие характеристики

▼ Развернуть

Технические характеристики устройства
Параметр	Значение
Ethernet-порт	1 × RJ45, 10/100 Мбит/с
Последовательные порты	1 × RS485
Скорость передачи данных	600 ~ 230,4 Кбит/с
Биты данных	7, 8
Стоп-бит	1, 2
Бит четности	Odd, Even, Mark, Space
IP-адрес	DHCP, статический
Режим работы	Встроенный веб-сервер, TCP-клиент, TCP-сервер, UDP-клиент, UDP-сервер, HTTP-клиент
Входная мощность	5–24 В постоянного тока
Рабочий ток	97 мА при 5 В
Рабочая температура	-40 … 85 °C

Настройки USR-DR134

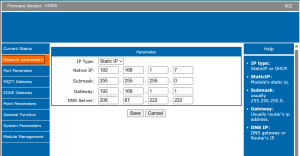

1. Установить IP адрес

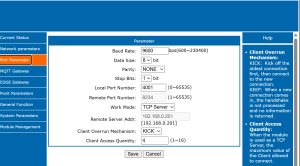

2. Установить параметры последовательного порта

Настройки ПО ТМИУС

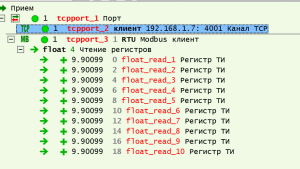

1. Добавить "Канал TCP" в "Порт"

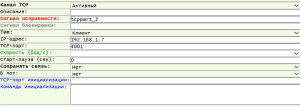

2. Указать IP и порт подключения в соответствие с настройками преобразователя

Файлы

Ссылки для скачивания
Описание	Файл
RS232/485 - Ethernet преобразование	conf_RS485Ethernet.xml
