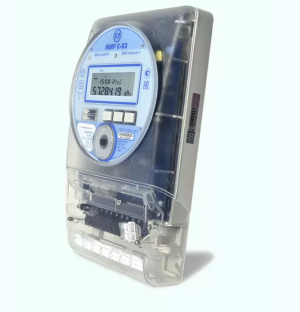

Счетчик электрической энергии НПО МИР С-03

Описание

Счетчик поддерживает протоколы МЭК 60870-5-101 и МЭК 60870-5-104. Для использования протокола DLMS следует использовать версию DLMS/COSEM, однако тестирование работы по данному протоколу не проводилось.

Описание протокола МЭК 60870-5-101 и МЭК 60870-5-104 следует запросить у Производителя счетчика.

Настройка счетчика

1. Подключиться к счетчику через оптоинтерфейс либо через RS485. Следует помнить, что при переводе счетчика на протокол МЭК 101 по интерфейсу RS485, подключение через утилиту Конфигуратор счетчика МИР будет невозможна, поэтому следует использовать оптоинтерфейс для настройки счетчика.

2. В конфигураторе задать адрес счетчика (см. документацию производителя) для подключения

3. В основных параметрах счетчика указать протокол обмена МЭК 101. Нажать записать

4. В настройках МЭК задать необходимые параметры. Например,

Период выдачи - 1 минута,

Разрешить выдачу периодического значения текущей энергии - Да,

Циклический интервал передачи даннных (с) - 3

5. Записать

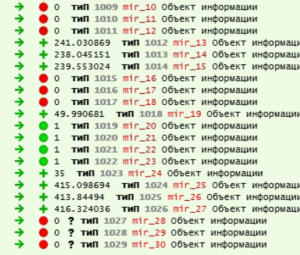

Настройка ПО ТМИУС

Особенностью работы данных счетчиков является использование ПУ при адресации счетчика. По умолчанию заданы ПУ с адресами 1 и 2, соответственно обращение должно происходит по адресу 01h + адрес счетчика или 02h + адрес счетчика. Например, адрес счетчика 45 (dec), соответственно полный адрес с адресом ПУ будет 01 2D (hex) или 301 (dec), который потребуется вписать в поля Link address и адрес ASDU.

Файлы

Ссылки для скачивания
Протокол	Описание	Файл
МЭК 60870-5-101	Счетчик электрической энергии НПО МИР С-03	conf_mirs01.xml
