Описание

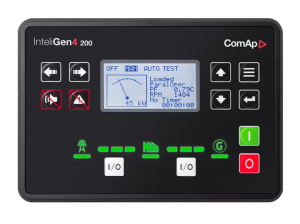

ComAp InteliGen4 200 — это новое поколение контроллеров для дизельных генераторных установок (ДГУ), предназначенное для работы в сложных системах параллельной работы. Устройство поддерживает синхронизацию и распределение нагрузки между несколькими источниками питания (до 32 агрегатов или линий) как в режиме "острова" (изолированная работа), так и в связке с основной сетью (Grid-tied)
Принимаемые параметры по Modbus RTU (чтение)
Дискретные входы (функции 01, 02)
Бинарные входы (адреса 00000–00007)
| Адрес |
Параметр |
Описание
|
| 00000 |
Обратная связь АВГ |
Состояние автоматического выключателя генератора
|
| 00001 |
Обратная связь АВС |
Состояние автоматического выключателя сети
|
| 00002 |
Применение SPtM |
Признак применения Single to Mains
|
| 00003 |
Применение MINT |
Признак применения MINT
|
| 00004 |
Дист. Старт/Стоп |
Дистанционный пуск/останов
|
| 00005 |
Дист РУЧН |
Дистанционный выбор режима РУЧН
|
| 00006 |
Дист АВТО |
Дистанционный выбор режима АВТО
|
| 00007 |
Резерв |
Не используется
|
Бинарные выходы (адреса 00008–00015)
| Адрес |
Параметр |
Описание
|
| 00008 |
Стартер 1 |
Управление стартером
|
| 00009 |
Топливный клапан |
Управление подачей топлива
|
| 00010 |
Замк/Разомк АВГ |
Управление АВГ (замкнуть/разомкнуть)
|
| 00011 |
Замк/Разомк АВС |
Управление АВС
|
| 00012 |
Престарт |
Предпусковой сигнал
|
| 00013 |
Топливный насос |
Управление топливным насосом
|
| 00014 |
Авария |
Сигнал аварии
|
| 00015 |
Готов к нагрузке |
Готовность к приёму нагрузки
|
Логические бинарные выходы (часть 1, адреса 00049–00063)
| Адрес |
Параметр |
Описание
|
| 00049 |
Стартер 1 |
Логический сигнал стартера
|
| 00050 |
Топливный клапан |
Логика топливного клапана
|
| 00051 |
Стоп-клапан |
Логика останова двигателя
|
| 00052 |
Импульс останова |
Импульсный сигнал останова
|
| 00053 |
Зажигание |
Сигнал зажигания
|
| 00054 |
Престарт |
Предпусковая логика
|
| 00055 |
Насос охлаждения |
Управление насосом охлаждения
|
| 00056 |
Холост/Номинал |
Переключение режимов холостой ход/номинал
|
| 00057 |
Воздушный клапан |
Управление воздушной заслонкой
|
| 00058 |
Авария |
Общий сигнал аварии
|
| 00059 |
Сигнализация |
Общий сигнал сигнализации
|
| 00060 |
Замк/Разомк АВГ |
Логика управления АВГ
|
| 00061 |
Реле ВКЛ АВГ |
Реле включения АВГ
|
| 00062 |
Реле ОТКЛ АВГ |
Реле отключения АВГ
|
| 00063 |
Реле МинНапр АВГ |
Реле минимального напряжения АВГ
|
Логические бинарные выходы (часть 2, адреса 00064–00079)
| Адрес |
Параметр |
Описание
|
| 00064 |
Замк/Разомк АВС |
Логика управления АВС
|
| 00065 |
Реле ВКЛ АВС |
Реле включения АВС
|
| 00066 |
Реле ОТКЛ АВС |
Реле отключения АВС
|
| 00067 |
Реле МинНапр АВС |
Реле минимального напряжения АВС
|
| 00068 |
Готов |
Общая готовность
|
| 00069 |
Готов к AMF |
Готовность к режиму AMF
|
| 00070 |
Готов к нагрузке |
Готовность к нагрузке
|
| 00071 |
Не в АВТО |
Признак, что режим не АВТО
|
| 00072 |
В работе |
Генератор в работе
|
| 00073 |
Охлаждение |
Режим охлаждения двигателя
|
| 00074 |
Под нагрузкой |
Генератор под нагрузкой
|
| 00075 |
Генератор в норме |
Параметры генератора в норме
|
| 00076 |
Сеть/Шина в норме |
Параметры сети/шины в норме
|
| 00077 |
Таймер задач 1 |
Таймер задач 1 активен
|
| 00078 |
Таймер задач 2 |
Таймер задач 2 активен
|
| 00079 |
Свечи накала |
Управление свечами накала
|
Логические бинарные выходы (часть 3, адреса 00080–00095)
| Адрес |
Параметр |
Описание
|
| 00080 |
Топливный насос |
Логика топливного насоса
|
| 00081 |
Температ переключ |
Переключение по температуре
|
| 00082 |
Зарезервировано |
Резерв
|
| 00083 |
Зажигание ВКЛ |
Зажигание включено
|
| 00084 |
Готов в РУЧНОМ |
Готовность в ручном режиме
|
| 00085 |
Сердцебиение |
Сигнал сердцебиения контроллера
|
| 00086 |
Режим ВЫКЛ |
Активен режим ВЫКЛ
|
| 00087 |
Режим РУЧН |
Активен режим РУЧН
|
| 00088 |
Режим АВТО |
Активен режим АВТО
|
| 00089 |
Режим ТЕСТ |
Активен режим ТЕСТ
|
| 00090 |
Ав Напряжение Ген |
Автоматика: напряжение генератора
|
| 00091 |
Ав Напряж Ген Прд |
Автоматика: напряжение генератора (продолжение)
|
| 00092 |
Любая авария 1 уровня |
Любая авария первого уровня
|
| 00093 |
Любая авария 2 уровня |
Любая авария второго уровня
|
| 00094 |
Любая актив авария 1 уровня |
Любая активная авария 1 уровня
|
| 00095 |
Любая актив авария 2 уровня |
Любая активная авария 2 уровня
|
Логические бинарные выходы (часть 4, адреса 00096–00110)
| Адрес |
Параметр |
Описание
|
| 00096 |
Ав ЧастотаГен Прд |
Автоматика: частота генератора (продолжение)
|
| 00097 |
Ав Частота Ген |
Автоматика: частота генератора
|
| 00098 |
Ав Сбой Сеть/Шина |
Автоматика: сбой сети/шины
|
| 00099 |
Ав Частота Сеть/Шина |
Автоматика: частота сети/шины
|
| 00100 |
Ав Напряжение Сеть/Шина |
Автоматика: напряжение сети/шины
|
| 00101 |
Ав Любое Прд |
Любое предупреждение (Warning)
|
| 00102 |
Ав Любая Ост |
Любая авария (Shutdown)
|
| 00103 |
Ав Любое РВО |
Любое РВО (расширенное предупреждение)
|
| 00104 |
Ав Любой Сбй |
Любой сбой
|
| 00105 |
Реле питания ЭБУ |
Реле питания блока управления двигателем
|
| 00106 |
Старт/Стоп ЭБУ |
Управление старт/стоп через ЭБУ
|
| 00110 |
Ав Прев Тока генер |
Автоматика: превышение тока генератора
|
Логические бинарные выходы (части 5–7, адреса 00120–00151)
| Адрес |
Параметр |
Описание
|
| 00120 |
ЭхоКнопки СбрсСигн |
Эхо кнопки сброса сигнализации
|
| 00121 |
ЭхоКнопки Старт |
Эхо кнопки Старт
|
| 00122 |
ЭхоКнопки Стоп |
Эхо кнопки Стоп
|
| 00123 |
ЭхоКнопки АВС |
Эхо кнопки управления АВС
|
| 00124 |
ЭхоКнопки АВГ |
Эхо кнопки управления АВГ
|
| 00125 |
ЭхоКнопк СбрсАвар |
Эхо кнопки сброса аварий
|
| 00126 |
Электрическ защита |
Электрическая защита активна
|
| 00127 |
Ав Любой Стп |
Любой стоп (Stop)
|
| 00149 |
Сбой связи с ЭБУ |
Потеря связи с блоком управления двигателем
|
| 00150 |
Красная лампа ЭБУ |
Индикация красной лампы на ЭБУ
|
| 00151 |
Желтая лампа ЭБУ |
Индикация жёлтой лампы на ЭБУ
|
Аналоговые параметры (функции 03, 04)
Параметры двигателя и генератора
| Регистр |
Параметр |
Единица |
Тип |
Множитель |
Min |
Max
|
| 01000 |
Частота вращения (об/мин) |
об/мин |
Integer |
0 |
0 |
3000
|
| 01001 |
Активная мощность генератора P |
кВт |
Integer |
0 |
-32767 |
32767
|
| 01006 |
Реактивная мощность генератора Q |
кВАр |
Integer |
0 |
-32767 |
32767
|
| 01010 |
Полная мощность генератора S |
кВА |
Integer |
0 |
0 |
32767
|
| 01014 |
Коэффициент мощности генератора |
- |
Integer |
2 (делить на 100) |
-100 |
100
|
| 01019 |
Частота генератора |
Гц |
Unsigned |
1 (делить на 10) |
0 |
4000
|
| 01020 |
Напряжение генератора L1-N |
В |
Unsigned |
0 |
0 |
65534
|
| 01021 |
Напряжение генератора L2-N |
В |
Unsigned |
0 |
0 |
65534
|
| 01022 |
Напряжение генератора L3-N |
В |
Unsigned |
0 |
0 |
65534
|
| 01023 |
Напряжение генератора L1-L2 |
В |
Unsigned |
0 |
0 |
65534
|
| 01024 |
Напряжение генератора L2-L3 |
В |
Unsigned |
0 |
0 |
65534
|
| 01025 |
Напряжение генератора L3-L1 |
В |
Unsigned |
0 |
0 |
65534
|
| 01026 |
Ток генератора L1 |
А |
Unsigned |
0 |
0 |
32767
|
| 01027 |
Ток генератора L2 |
А |
Unsigned |
0 |
0 |
32767
|
| 01028 |
Ток генератора L3 |
А |
Unsigned |
0 |
0 |
32767
|
Параметры сети/шины (Mains/Bus)
| Регистр |
Параметр |
Единица |
Тип |
Множитель |
Min |
Max
|
| 01032 |
Частота сети/шины |
Гц |
Unsigned |
1 (делить на 10) |
0 |
4000
|
| 01033 |
Напряжение сети/шины L1-N |
В |
Unsigned |
0 |
0 |
65534
|
| 01034 |
Напряжение сети/шины L2-N |
В |
Unsigned |
0 |
0 |
65534
|
| 01035 |
Напряжение сети/шины L3-N |
В |
Unsigned |
0 |
0 |
65534
|
| 01036 |
Напряжение сети/шины L1-L2 |
В |
Unsigned |
0 |
0 |
65534
|
| 01037 |
Напряжение сети/шины L2-L3 |
В |
Unsigned |
0 |
0 |
65534
|
| 01038 |
Напряжение сети/шины L3-L1 |
В |
Unsigned |
0 |
0 |
65534
|
Датчики и состояние контроллера
| Регистр |
Параметр |
Единица |
Тип |
Множитель |
Min |
Max
|
| 01051 |
Напряжение АКБ |
В |
Integer |
1 (делить на 10) |
0 |
360
|
| 01053 |
Давление масла |
Бар |
Integer |
1 (делить на 10) |
0 |
100
|
| 01054 |
Температура охлаждающей жидкости (ОЖ) |
°C |
Integer |
0 |
-16 |
120
|
| 01055 |
Уровень топлива |
% |
Integer |
0 |
0 |
100
|
| 01058 |
А-СТОП |
- |
Binary#2 |
- |
- |
-
|
| 01320 |
Режим контроллера |
- |
List#7 |
- |
0 |
3
|
Примечания
Пояснения к обработке данных
| Параметр |
Регистр |
Формула преобразования |
Пример
|
| Коэффициент мощности (01014) |
01014 |
Факт. значение = Переданное значение / 100 |
Если получено 95 → 0.95
|
| Частота генератора (01019) |
01019 |
Факт. значение = Переданное значение / 10 |
Если получено 503 → 50.3 Гц
|
| Частота сети/шины (01032) |
01032 |
Факт. значение = Переданное значение / 10 |
Если получено 500 → 50.0 Гц
|
| Напряжение АКБ (01051) |
01051 |
Факт. значение = Переданное значение / 10 |
Если получено 241 → 24.1 В
|
| Давление масла (01053) |
01053 |
Факт. значение = Переданное значение / 10 |
Если получено 42 → 4.2 Бар
|
| Остальные параметры (01000, 01001, 01006, 01010, 01020–01028, 01033–01038, 01054, 01055) |
- |
Множитель = 0, значение передаётся как есть |
-
|
Расшифровка значений регистра 01320 (Режим контроллера)
| Значение |
Режим
|
| 0 |
ОТКЛ (Выключен)
|
| 1 |
РУЧН (Ручной режим)
|
| 2 |
АВТО (Автоматический режим)
|
| 3 |
ТЕСТ (Тестовый режим)
|
Типы данных в регистрах
| Тип |
Описание
|
| Integer |
Целое число со знаком (значение может быть отрицательным)
|
| Unsigned |
Беззнаковое целое число (только положительные значения)
|
| Binary#2 |
Бинарное значение (0 или 1)
|
| List#7 |
Список значений (кодированное состояние)
|
Важные замечания по работе с Modbus
| Замечание |
Описание
|
| 1 |
Все значения с типом Integer могут иметь отрицательные значения (например, реактивная мощность Q может быть отрицательной при ёмкостной нагрузке)
|
| 2 |
Для параметров с множителем (Dec) всегда выполнять деление на указанное значение для получения физической величины
|
| 3 |
Дискретные входы (00000–00007) и выходы (00008–00015) читаются функциями Modbus 01 (Read Coils) и 02 (Read Discrete Inputs)
|
| 4 |
Аналоговые параметры (01000–01320) читаются функциями 03 (Read Holding Registers) и 04 (Read Input Registers)
|
| 5 |
Максимальное значение напряжения (65534) соответствует физическому пределу измерения контроллера
|
| 6 |
Регистр 01058 (А-СТОП) имеет тип Binary#2 — для интерпретации необходимо обратиться к документации ComAp
|
| 7 |
При отсутствии связи или недоступности датчика может возвращаться значение 0 или 65535 (зависит от конфигурации)
|
