Описание

МЭК 60870-5-104 – протокол телемеханики, предназначенный для передачи сигналов в систему верхнего уровня, регламентирующий использование сетевого доступа по протоколу TCP/IP. Чаще всего применяется в энергетике для информационного обмена между энергосистемами, а также для получения данных от измерительных преобразователей (вольтметры, измерительные преобразователи и прочее).

Особенностями протокола МЭК 60870-5-104 являются:

  • малое количество трафика, что актуально для передачи информации через сотовые каналы связи
  • поддержка инициативных сообщений от опрашиваемого устройства
  • передача аналоговых значений по апературе - изменение значимого порога
  • поддержка меток времени
  • поддержка синхронизации времени

Процедура настройки

Практически все настройки в протоколе МЭК 60870-5-104 являются критически важными для правильной работы протокола.

Необходимо задавать настройки сервера и клиента идентичными.

Для приема и передачи используется один и тот же реализованный протокол МЭК 60870-5-104 - отличие только в настройках.

Режим клиента (опрос нижестоящих устройств)

ПО ТМИУС может принимать информацию с различных устройств, с различными настройками для каждого устройства. Количество устройств ограничено мощностью устройства, на котором использует ПО ТМИУС. Для каждого параметра есть всплывающая подсказка при наведении на соответствующее поле.

Пример приема МЭК 60870-5-104
Пример приема МЭК 60870-5-104

Пример конфигурационного файла

Скачать файл можно по ссылке: Пример конфигурационного файла для приема данных в МЭК 60870-5-104

Настройки протокола МЭК 60870-5-104

Описание - необязательный текстовый параметр

Сигнал исправности - обязательный параметр - любой созданный сигнал в базе, например, iec_port104:1

Старт/Стоп - Управление передачей с использованием процедуры Старт/Стоп. Пассивная/Активная сторона. (По умолчанию - Активная)

Параметр K - Количество переданных APDU на квитанцию. (По умолчанию - 12)

Параметр W - Количество принятых APDU на квитанцию. (По умолчанию - 8)

Таймаут t0 - Время ожидания ответа на STARTDT. (По умолчанию - 30)

Таймаут t1 - Таймаут в случае не подтверждения последнего ADPU. (По умолчанию - 15)

Таймаут t2 - Таймаут для подтверждения ADPU. (По умолчанию - 10)

Таймаут t3 - Таймаут для проверки канала тестовыми ADPU (По умолчанию - 20)

Длина адреса ASDU - (По умолчанию - 2)

Длина причины передачи - (По умолчанию - 2)

Длина адреса объекта - (По умолчанию - 3)

Лог файл - Сохранять обмен по протоколу в лог-файл (По умолчанию - нет)

Размер лог-файла - Максимальный размер лог-файл (По умолчанию - 100 Кб)

I (данные), S (квитанции), U (канал) - какие данные включать в лог файл

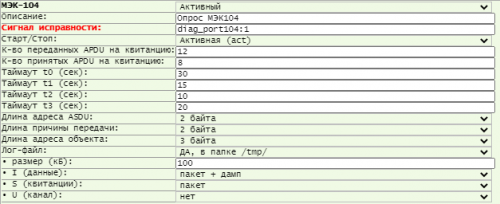

Настройки уровня "Протокол МЭК-104" для приема
Настройки уровня "Протокол МЭК-104" для приема

Настройки канала для протокола МЭК 60870-5-104

Канал TCP - активировать или деактивировать канал

Описание - необязательный текстовый параметр

Сигнал исправности - обязательный параметр - любой созданный сигнал в базе, например, iec_tcpport104:1

Сигнал блокировки - необязательный параметр. Для блокировки сигнал должен быть в любом состоянии, кроме достоверного "0".

Тип - Клиент - соединяется с другим сервером, Сервер - ждет подключения. (По умолчанию - Клиент)

IP адрес - Для клиента удаленный адрес, для сервера локальный IP адрес. Если не указывать, ожидания подключения будет происходить на всех сетевых интерфейсах. (По умолчанию IP адрес устройства)

TCP порт - для клиента удаленный порт, для сервера - локальный (По умолчанию - 2404)

Скорость (бод/с) - Скорость канала для расчета оптимального таймаута передачи. (По умолчанию поле пустое)

Старт-пауза - пауза перед стартом в секундах для первичного сбора телеметрии. (По умолчанию поле пустое)

Сохранять связь - Не отключать связь по TCP порту на время рестарта ПО ТМИУС. (Рекомендуется отключать данную опцию)

В лог - писать данные в лог на уровне порта.

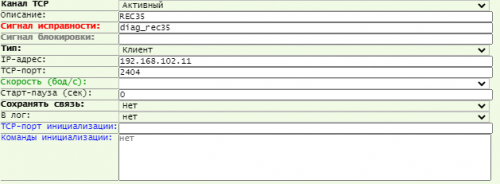

Настройки уровня "Канал TCP для МЭК-104" для приема
Настройки уровня "Канал TCP для МЭК-104" для приема

Настройки приема данных для протокола МЭК 60870-5-104

Прием данных - активировать или деактивировать прием

Описание - необязательный текстовый параметр

Синхр. удаленное время - синхронизировать удаленное время по данному протоколу обмена. (По умолчанию - 1 минута)

Временная зона - смещение в UTC время в часах на удаленной стороне. (По умолчанию - 3)

Летнее время - учитывать летнее время удаленной стороны. (По умолчанию - Нет)

Период контроля ТУ - данная опция используется в случае, когда требуется автоматически передавать телеуправление по протоколу МЭК 60870-5-104 и контролировать наличие срабатывание. Например, функция оперативной блокировки. (По умолчанию поле пустое)

Настройки уровня приема данных для МЭК-104
Настройки уровня приема данных для МЭК-104

Настройки уровня ASDU протокола МЭК 60870-5-104

Описание - необязательный текстовый параметр

Адрес - Адрес ASDU (по умолчанию - 1)

Период опроса - период общего опроса в минутах (по умолчанию 1 минута)

Выравнивать период - выравнивать период опроса на начало минуты или часа (по умолчанию - нет)

Период передачи - Время передачи циклической информации. Задается в секундах. (по умолчанию - Нет)

Ожидать инициализацию - После подключения ждать окончанию инициализации (пакет 70). Данная опция может сильно влиять на обмен с нижестоящим устройством (по умолчанию - Нет)

Игнорировать метку времени - Игнорировать метку времени для ТС и ТИ (по умолчанию - Нет)

Период опроса счетчиков - период общего опроса счетчиков командой '101' в минутах (по умолчанию 1 минута)

Настройки уровня ASDU протокола МЭК 60870-5-104 для приема
Настройки уровня ASDU протокола МЭК 60870-5-104 для приема

ТС/ТИ/ТУ

Составление базы данных происходит исходя из опрашиваемого устройства

Для формирования базы рекомендуется использовать папки.

Объекты информации ТС и ТС2 бита имеют настройки только адреса для передачи на верхний уровень и Сигнал в базе данных

Объекты информации ТИТ имеют настройки адреса для передачи на верхний уровень, Сигнал в базе данных

Объекты информации ТУ и ТУ2 имеют настройки адреса для передачи на верхний уровень, Сигнал в базе данных, Управление (Без указания типа/Включить/Отключить/Сброс 1/Сброс 0), Исполнение (1 стадийная или 2 стадийная команда), Метка времени, Сигнал Контроля)

Режим сервера (передача данных на верхний уровень)

В режиме сервера ПО ТМИУС может передавать информацию в нескольких направлениях с разным набором телеметрии и с разными настройками канала

Для каждого параметра есть всплывающая подсказка при наведении на соответствующее поле.

Передача данных по протоколу МЭК 60870-5-104
Передача данных по протоколу МЭК 60870-5-104

Пример конфигурационного файла

Скачать файл можно по ссылке: Пример конфигурационного файла для передачи данных в МЭК 60870-5-104

Настройки протокола МЭК 60870-5-104

Описание - необязательный текстовый параметр

Сигнал исправности - обязательный параметр - любой созданный сигнал в базе, например, iec_port104:1

Старт/Стоп - Управление передачей с использованием процедуры Старт/Стоп. Пассивная/Активная сторона. (По умолчанию - Пассивная)

Параметр K - Количество переданных APDU на квитанцию. (По умолчанию - 12)

Параметр W - Количество принятых APDU на квитанцию. (По умолчанию - 8)

Таймаут t0 - Время ожидания ответа на STARTDT. (По умолчанию - 30)

Таймаут t1 - Таймаут в случае не подтверждения последнего ADPU. (По умолчанию - 15)

Таймаут t2 - Таймаут для подтверждения ADPU. (По умолчанию - 10)

Таймаут t3 - Таймаут для проверки канала тестовыми ADPU (По умолчанию - 20)

Длина адреса ASDU - (По умолчанию - 2)

Длина причины передачи - (По умолчанию - 2)

Длина адреса объекта - (По умолчанию - 3)

Лог файл - Сохранять обмен по протоколу в лог-файл (По умолчанию - нет)

Размер лог-файла - Максимальный размер лог-файл (По умолчанию - 100 Кб)

I (данные), S (квитанции), U (канал) - какие данные включать в лог файл

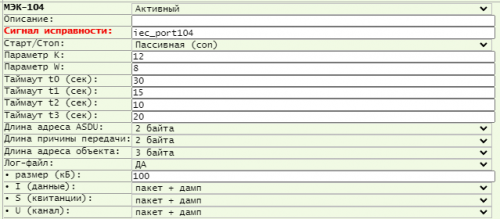

Настройки уровня "Протокол МЭК-104" для передачи
Настройки уровня "Протокол МЭК-104" для передачи

Настройки канала для протокола МЭК 60870-5-104

Канал TCP - активировать или деактивировать канал

Описание - необязательный текстовый параметр

Сигнал исправности - обязательный параметр - любой созданный сигнал в базе, например, iec_tcpport104:1

Сигнал блокировки - необязательный параметр. Для блокировки сигнал должен быть в любом состоянии, кроме достоверного "0".

Тип - Клиент - соединяется с другим сервером, Сервер - ждет подключения. (По умолчанию - Сервер)

IP адрес - Для клиента удаленный адрес, для сервера локальный IP адрес. Если не указывать, ожидания подключения будет происходить на всех сетевых интерфейсах. (По умолчанию поле пустое)

TCP порт - для клиента удаленный порт, для сервера - локальный (По умолчанию - 2404)

Скорость (бод/с) - Скорость канала для расчета оптимального таймаута передачи. (По умолчанию поле пустое)

Старт-пауза - пауза перед стартом в секундах для первичного сбора телеметрии. (По умолчанию 10-15 секунд. Рекомендуется указывать время, за которое контроллер обновит первичную базу телеметрии)

Сохранять связь - Не отключать связь по TCP порту на время рестарта ПО ТМИУС. (Рекомендуется отключать данную опцию)

В лог - писать данные в лог на уровне порта.

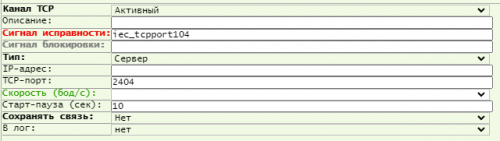

Настройки уровня "Канал TCP для МЭК-104" для передачи
Настройки уровня "Канал TCP для МЭК-104" для передачи

Настройки передачи данных для протокола МЭК 60870-5-104

Формат времени - СР56, СР24 - формат метки времени передаваемых сигналов (По умолчанию - СР56)

Размер буфера передачи - требуемый размер буфера для передачи данных по спорадике. (По умолчанию - 1000)

Таймаут отложенной передачи - Время, в течение которого данные должны аккумулироваться при отсутствии связи. (По умолчанию - 30 минут)

Сигнал сброса буфера - Необязательный параметр. Буфер передачи сбрасывается, если его сигнал не равен "0" и достоверен. Используется для резервирования каналов. (По умолчанию поле пустое)

Размер пакета - максимальный размер пакета в байтах. (По умолчанию - 100)

Синхр. локальное время - синхронизировать локальное время по данному протоколу обмена. (По умолчанию - Да)

Временная зона - смещение в UTC время в часах на удаленной стороне. (По умолчанию - 3)

Летнее время - учитывать летнее время удаленной стороны. (По умолчанию - Нет)

Настройки уровня передачи данных для МЭК-104
Настройки уровня передачи данных для МЭК-104

Настройки уровня ASDU протокола МЭК 60870-5-104

Описание - необязательный текстовый параметр

Адрес - Адрес ASDU (по умолчанию - 1)

Адреса последовательности - SQ=1 (только первый, если возможно), SQ=0 (адрес для каждого элемента) (по умолчанию - SQ=1)

Спорадическая передача - Настройки передачи спонтанных сигналов. Нет/Да, со временем/Да, без времени (по умолчанию - Да, со временем)

Период передачи - Время передачи циклической информации. Задается в секундах. (по умолчанию - Нет)

Со временем - Передавать метку времени для общего опроса и циклических данных. Нет/Да (по умолчанию - Нет)

Отложенная передача - передача архивированной информации при отсутствии канала связи. Нет/Да, только ТС/Да, ТС и ТИ (по умолчанию - Да, только ТС)

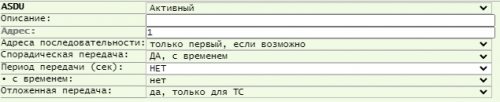

Настройки уровня ASDU протокола МЭК 60870-5-104 для передачи
Настройки уровня ASDU протокола МЭК 60870-5-104 для передачи

ТС/ТИ/ТУ

Составление базы данных происходит исходя из требуемого перечня телеметрии

Для формирования базы рекомендуется использовать папки.

Объекты информации ТС и ТС2 бита имеют настройки только адреса для передачи на верхний уровень и Сигнал в базе данных

Объекты информации ТИТ имеют настройки адреса для передачи на верхний уровень, Сигнал в базе данных и апертуру для передачи спорадики

Объекты информации ТУ и ТУ2 имеют настройки адреса для передачи на верхний уровень, Сигнал в базе данных и Исполнение (1 стадийная или 2 стадийная команда)

База данных для передачи в протоколе МЭК 60870-5-104
База данных для передачи в протоколе МЭК 60870-5-104
